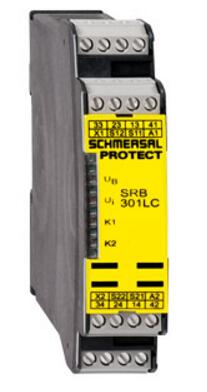

schmersal安全继电器SRB 301LC/B-24

 施迈赛继电器

适合schmersal安全磁开关输出信号评估(为此,需要电流和电压抑制)

• 适合连接到无源输出信号处理,比如:紧急停止指令装置,安全位置开关,门锁开关
• 适合连接到有源信号输出(AOPDs),比如安全光栅/光幕
• 3 安全触点, STOP 0
• 1 信号输出



订货须知

产品型号 SRB 301LC/B-24V
产品代码 101177962
EAN 编号 4030661315836
eCl@ss 27-37-19-01

认证

认证 USA/CAN


分级

标准 EN ISO 13849-1, IEC 61508, EN 60947-5-1
PL 向上 e (STOP 0)
控制类别 向上 4 (STOP 0)
DC 99% (STOP 0)
CCF > 65
PFH值 ≤ 2,0 x 10-8/h (STOP 0)
SIL 向上 3 (STOP 0)
目标时间 20 年
- 注意 PFH 值是对表中触点负载和开关操作次数综合考虑。
例如一年操作365天,每天24小时,将导致继电器触点一个详细的开关次数.
特殊情况请询问.


通用属性

产品名称 SRB 301LC/B
标准 IEC/EN 60204-1, EN 60947-5-1, EN ISO 13849-1, IEC 61508
符合指令 (Y/N) 有
气压 EN 60068-2-78
安装 卡接在符合标准EN 60715 的DIN导轨上
端子命名 IEC/EN 60947-1
原料
- 外壳的原材料 塑料, 玻璃纤维增强热塑塑料, 通风
- 触点材料 , 自清洁, 正向操作
重量 230 g
起动条件 自动 或 起动按钮
起动输入(是/否) 有
反馈电路(Y/N) 有
起动测试(Y/N) 无
自复位功能(Y/N) 有
带下降沿检测复位(Y/N) 无
吸合延迟
- 自动启动延时通 ≤ 300 ms
- 复位延时通 ≤ 20 ms
断开延迟
- 紧急停止断开延时 ≤ 25 ms

机械参数

连接说明 螺丝连接
电缆截面
- 最小电缆截面 0,25 mm²
- 最大电缆截面 2.5 mm²
带线 严格的 或 可调
紧固端子力矩 0,6 Nm
可拆端子(是/否) 无
机械寿命 10.000.000 操作次数
电子寿命 根据需要可减少弯曲
抗冲击 30 g / 11 ms
抗振动 到 EN 60068-2-6 10...55 Hz, 振幅 0,35 mm, ± 15 %

周围条件

周围温度
- 最低环境温度 −25 °C
- 最高环境温度 +45 °C
储存运输温度
- 最小的存储和传输温度 −40 °C
- 最大存储运输温度 +85 °C
防护等级
- 保护等级-外壳 IP40
- 保护等级-端子 IP20
- 保护等级-间隙 IP54
空气间隙和爬电距离 到 IEC/EN 60664-1
- 额定冲击耐压 Uimp 4 kV
- 过电压类别 II 到 VDE 0110
- 污染等级 2 到 VDE 0110

電磁兼容 ($missingShortName$)

EMC等级 符合EMC指示

电气参数

额定直流控制电压
- 最小DC测量控制供电电压 20.4 V
- 最大DC测量控制供电电压 28.8 V
额定交流控制电压,50 Hz
- AC 50 Hz的最小测量供电电压 20.4 V
- AC 50 Hz的最大测量供电电压 26.4 V
额定交流控制电压,60 Hz
- AC 60 Hz的最小测量供电电压 20.4 V
- AC 60 Hz的最大测量供电电压 26.4 V
接触电阻 max. 100 mΩ
功率消耗 max. 1.7 W; 1.9 VA
操纵方法 AC/DC
转换频率 max. 5 Hz
额定工作电压 Ue 24 VDC −15% / +20%, 残留纹压 max. 10%
24 VAC −15% / +10%
工作电流 Ie 0,08 A
频率范围 50 / 60 Hz
电子保护(Y/N) 无
工作电压的保险丝容量 0,5 A D型玻璃保险

输入

监控输入
- 短路识别(是/不) 无
- 断线检测 (Y/N) 有
- 接地检测 (Y/N) 有
关闭者数量 0 件
开启者数量 2 件
电缆长度 1500 m 带,有 1.5 mm²;
2500 m 带,有 2.5 mm²
传导电阻 max. 40 Ω

输出

停止类别 0
安全触点数量 3 件
辅助触点的数量 1 件
信号输出数量 0 件
开关容量
- 安全触点的容量 max. 250 VAC, 6 A 欧姆的 (感性负载采用合适的保护线路)
min. 10 V, 10 mA
- 辅助触点开关容量 24 VDC, 2 A
保险丝额定值
- 安全触点的保护 6 A 慢吹
- 辅助触点的保险丝容量 2 A 慢吹
应用类别 到 EN 60947-5-1 AC-15: 230 V / 6 A
DC-13: 24 V / 6 A
带信号功能的无延时半导体输出的数量 0 件
带信号功能的无延时接触式输出的数量 1 件
带信号功能的延时半导体输出的数量 0 件
带信号功能的延时接触式输出的数量 0 件
带信号功能的安全、无延时半导体输出的数量 0 件
带信号功能的安全、无延时接触式输出的数量 3 件
带信号功能的安全、延时、半导体输出的数量 0 件
带信号功能的安全、延时、接触式输出的数量 0 件

LED开关转换情况显示

LED开关转换情况显示 (Y/N) 有
LED的数量 4 件
LED开关转换情况显示
- 所带指示灯显示下面的运行状态。
- 位置继电器K1
- 位置继电器K2
- 供电电压
- 内部工作电压 Ui

尺寸
- 宽度 22.5 mm
- 高度 100 mm
- 深度 121 mm

注意

感性负载(如接触器,继电器等等)采用合适的电路来抑制。

注意 - 接线图例

输入级别:这个实例显示了一个双通道控制的带两个位置开关的防护门监控,一个是肯定断开,外部带复位按扭(R),交叉监控和带反馈回路(H2)
监控电路可以控制识别电路断线和对地短路。
继电器输出:适用于2通道控制,利用带肯定断开式触点的接触器或继电器以增加触点数量或容量
单通道控制,连接常闭触点NC到S11/S12并短接 S12/S22
安全光栅/光幕P型输出连接到S12/S22。设备必须相同的参考电压。
自启动:自启动是通过把反馈电路连接到接线端子X1/X2来实现的。如果没有反馈电路,则短接。
接线图给出的是防护门关闭且未上电的状态。
